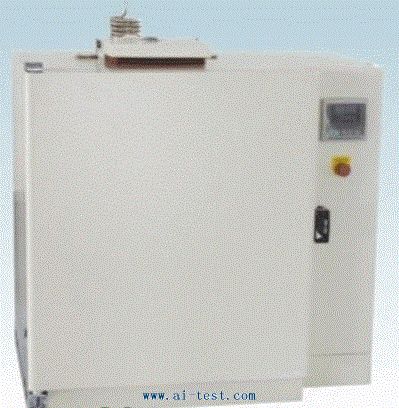

瀝青旋轉薄膜烘箱根據標準GB/T5304、T0610-1993、ASTMD2872瀝青旋轉薄膜加熱試驗的規定制造，適用于測定道路石

油瀝青薄膜加熱后的質量損失，并可測定加熱殘留物的針入度、粘度、軟化點及廷度等性質的變化，以評定瀝青的耐

老化性能，并可代替普通烘箱使用。

加熱功率：3.5kW

工作室溫度：163℃

控溫精度：±0.5℃

轉速：15±0.2r/min

噴氣流量量：4±0.2l/min

一次試樣數：8個

不銹鋼內腔，

電腦控制和測定溫度，數字顯示

風量由流量計監測，老化85min后自動報警

工作環境:

①電源：220V±10% 50Hz AC

②環境溫度：5～50℃

③相對濕度：≤85%

三、結構說明

總體安排：主體由薄鋼板構成，上半部是裝有雙重門的工作室，下半部是電器控制部分和機械減速傳動裝置，外表噴

漆。

觀察：工件室門是雙重形式，內層厚約30mm，外層厚約50mm，中央裝有方形玻璃觀察窗。在室內有照明燈，可以在測

定進行時能方便池從外面看到室內狀態，溫度計從上部前面插入。

加熱：加熱裝置在工作室底部，采用空氣自然對流法加熱空氣。通過上下和背后的風道均勻加熱工作室。

保溫和控溫：工作室和箱殼之間是保溫層和風道，為使工作室內溫度不致外導而影響恒溫和恒溫靈敏度，保溫層內充

填玻璃纖維，風道和工作室壁上噴高銀粉漆。控溫分粗細兩種，通過長轉換開關在0、1／3、2/3、1、三段中的轉換，

改變電熱絲加熱功串獲得粗略的升溫和控溫。調整安裝在工作室上部的電接點溫度計觸點，獲得指定的工作溫度。

工作室：工作室中央裝有可以放置四只瀝青盛樣皿的它由電機帶動。也可以取去，作為普通很恒溫箱使用。

四、使用方法

電源設備：應在供電線路中裝有超負荷的保險裝置，供此箱專用。并具有良好的接地裝置。

校平烘箱：使在水平面上旋轉，旋轉時與水平面的傾角不得大于3度。

溫度校正：

裝上溫度計(溫度計水銀球底部距離項面約6.4mm)校對電接點溫度計至所需溫度163℃。

關閉配電盤上所有開關，將電源插頭插上，打開電源開關。

將3段轉換開關指向1的位置，待整個工作室溫度上升至所需溫度時(163℃)應檢查工作溫度計讀數，通過調整電接點溫

度計觸點來獲得工作室的正確溫度。粗略估計163℃恒溫功率1300瓦，這時應把3段轉換開關指向2/3處(1600w)待整個

工作室在電接點溫度計控制下，恒溫15min，既可進行瀝青薄膜測定。

將盛有試樣的盛樣皿放置上，關閉烘箱，使旋轉，恒定烘箱溫度在163℃。

在箱子運轉中，室內照明燈不要隨意啟開，以免影響工作室溫度的穩定。

完畢后，必須切斷各個開關。
