產品目錄
| 廠商名稱 | 產品名稱 | 產品訂貨號 | 貨期（周） | 產品價格 |
|---|---|---|---|---|
| 日本HIOKI | 鉗式電流探頭 | A903378 | 洽詢 | 洽詢 |
產品特點
DC～10MHz/150A 寬頻電流探頭
DC～10MHz的寬頻帶,150A的大電流也可測量。適用于開關電源等電源周邊裝置的電流測量
可直接輸入到示波器的BNC端子
可在存儲記錄儀觀測波形
使用選件的專用電源,可提供除示波器以外的電源
技術指標
|
頻帶寬 |
DC～10MHz(-3dB) |
|
上升時間 |
≤35ns |
|

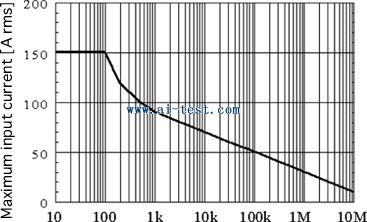

連續最大輸入量程 |
150A rms |
|
最大峰值電流 |
非連續時300A，脈沖寬度≤30μs時500A |
|
輸出電壓率 |
0.01V/A |
|
振幅精度 |
±1.0%rdg.±1mV(0～150A/DC,45～66Hz) |
|
噪音 |
最大25mA或更小(帶寬限制到20MHz) |
|
溫度特性靈敏度 |
±2%(55Hz/150A輸入，0～40℃) |
|
額定最大值 |
5.5VA (輸入在最大量程內) |
|
電源供應 |
±12V ±1V |
|
使用環境 |
0～40℃，最大80%rh(不凝結) |
|
外部磁場阻抗 |
最大150mA(等效)(直流和60Hz，磁場400A/m) |
|
最大線路電壓 |
600V CAT-II,300V CAT-III(絕緣體) |
|
被測導線 |
直徑最大20mm |
|
體積及重量 |
傳感器:約176寬×69高×27厚mm，500g, |
|
電纜長 |
傳感器電纜：約2m(BNC連接) |
|
附件 |
軟包×1，使用說明書×1 |
|
電源A903376 (參數) | |
|
使用傳感器 |
鉗式電流探頭3273-50, 3274, 3275, 3276 × 1根(最多) |
|
電源 |
AC100V ±10%, 50/60Hz, 最大20 VA, (120, 220, 240 V時要指定) |
|
體積及重量 |
73W × 110H × 186 D mm,1.1kg |
|
附件 |
電源線 × 1，使用說明書 × 1，備用保險絲 × 1 |
|
電源A903380 (參數) | |
|
使用傳感器 |
鉗式電流探頭3273-50, 3274, 3275, 3276 × 4根(最多) |
|
電源 |
AC 100～240V, 50/60Hz, 最大170 VA |
|
體積及重量 |
80W × 119H × 200Dmm, 1.1kg |
|
附件 |
電源線 × 1，使用說明書 × 1 |
測量特性
|
|
A903376 |
電源 |
使用電源做一般測量，或示波器不能提供電能時使用。 |
|
|
A903380 |
電源 |
可連接4種傳感器，AC 100V~240V |
物理特性
可選附件
持有證書
備注
產品規格列表
| 產品訂貨號 | 產品介紹 | 符合標準 | 最小訂量 | 價格 | 貨期 | 備注 |
| A903378 | 鉗式電流探頭：頻帶寬：DC～10MHz(-3dB)；上升時間：≤35ns；連續最大輸入量程：150A rms；最大峰值電流：非連續時300A，脈沖寬度≤30μs時500A；輸出電壓率：0.01V/A；振幅精度：±1.0%rdg.±1mV(0～150A/DC,45～66Hz)；±2.0%rdg.(150～300A峰值/DC,45～66Hz)；噪音：最大25mA或更小(帶寬限制到20MHz)；溫度特性靈敏度：±2%(55Hz/150A輸入，0～40℃)；額定最大值：5.5VA (輸入在最大量程內)；電源供應：±12V ±1V；使用環境：0～40℃，最大80%rh(不凝結)；外部磁場阻抗：最大150mA(等效)(直流和60Hz，磁場400A/m)；最大線路電壓：600V CAT-II,300V CAT-III(絕緣體)；被測導線：直徑最大20mm；體積及重量：傳感器:約176寬×69高×27厚mm，500g；終端單元:約27寬×55高×18厚mm；電纜長：傳感器電纜：約2m(BNC連接)；電源電纜：約1m；附件：軟包×1，使用說明書×1；品牌：日本HIOKI | 1 | 洽詢 | 洽詢 | 備注 |
