雷達生命探測儀利用無線電波探測幸存者的呼吸和移動：將雷達探頭伸入到廢墟的空隙后， 探頭發出的高頻連續雷達

波就可有效的覆蓋廢墟下大量的空間，如有輕微呼吸和移動，則接觸到 人體后返回的雷達波在顯示設備中以截然不同

于普通雷達波的波形顯示出來，并且伴有聲音提示，救援人員即可根據雷達生命探測儀的提示迅速執行搜救行動。

工作原理如下圖所示：

在有幸存者與無幸存者的情況下，波形會以不同的形狀被表示出來：

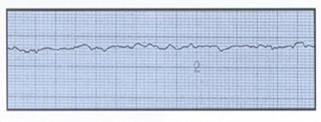

無幸存者時波形

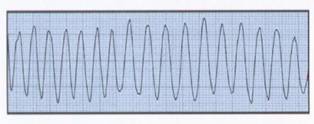

有幸存者時波形

產品優勢

高科技的技術基礎：整套設備使用高頻連續波雷達技術，具有穿透性強、精確定位、抗干擾能力強、靈敏度高等優

勢。

探測距離遠、反應速度快：有效探測距離可達20m以上；在30s內可以預估150m³范圍內 幸存者的位置信息，從而極

大提高救援效率。

強大的穿透能力：雷達生命探測儀具有很強的介質穿透能力，（如土壤、磚墻廢墟、包括穿透多層鋼筋混凝土預制

板廢墟等遮擋介質）。

靈活、高效的使用方式：天線采用高強度防撞擊材料制成，置于高強度合金鋼和不銹鋼體內。與探測主機經由20m高

頻電纜相連接。插入式天線防水防撞擊設計，分別由3節高強度不銹鋼鋼管連接，可以在任何有利方位插入廢墟內部，

天線深入廢墟深處從而可以避免外界雜音的干擾；使用時不受地理條件的限制，可以靈活運用。

20米高頻電纜連接：雷達主機可以根據實時地理條件放置在遠離探測區域的地方，而后端的操作人員只需控制主機

即可，所有的數據都顯示在主機上，從而保證了搜救過程中救援人員的安全。

靈敏度高：新穎的超外差系統處理技術，可探測到掩埋在廢墟中的任何存活者,特別是可探測意識淡漠傷員的呼吸，

具有很強的實用價值。

簡單明了的控制接口：主機面板按鈕操作簡單明了。當發現幸存者時,主機顯示波形及警報聲音，使用者即學即會，

主機與天線分離設計，減少操作危險。

抗干擾能力強：高速傅氏變換技術使復雜現場的各類干擾無法進入,具有很強的實用價值。

使用范圍廣：廣泛應用于地震、消防、坍塌等災害，可以快速探測和搜尋被埋于倒塌建筑物、 廢墟、土壤、巖石等

復雜環境中的人類幸存者，屬于非接觸、無約束、無損傷生命探測裝置。

GPS衛星定位系統：實時對搜救人員進行定位，方便指揮中心對其行動動向進行了解和調整。

大容量存儲：超大容量閃存卡可對長達32000小時的探測數據進行保存和記錄。

音頻通訊系統：新一代產品整合與幸存者通訊系統，在探測到幸存者的同時，可深入廢墟內等 狹窄受限空間與受害

者進行通話，同時可以保證在嘈雜環境中，各救援隊員之間的相互通話，從而做到無隙溝通，優化救援效率，保障救

援隊員和幸存者的生命安全。

高速沖孔設備：在雷達天線無法深入的時候對障礙物進行沖孔操作，使天線探頭可以深入搜救。

采用軍用高頻連續波雷達，具有穿透性強、精確定位、抗干擾能力強、靈敏度高等特性。

采用主機、天線分離式設計，在力求精確的基礎上擴大搜救范圍。

探測距離：≥20m（建筑瓦礫、廢墟內），30秒內可以預估200㎡、150m³內幸存者的位置信息。

天線：采用高強度防撞擊材料制成，置于高強度合金鋼和不銹鋼體內。與探測主機經由20m高頻電纜相連接。采用插入

式，分別由3節高強度不銹鋼鋼管連接，利于插入任何惡劣環境下的廢墟中，天線插入廢墟從而可以隔絕外界噪音的干

擾；天線探測的結果傳遞給接收主機，主機通過分析計算將以聲音和監視器顯示波形的形式輸出探測結果。

主機：集成數據分析系統在彩頁液晶屏幕中顯示即時探測的數據。

音頻通信系統：該儀器具備與幸存者通訊功能，在探測到幸存者的同時，可以深入廢墟內等狹窄受限空間與受害者進

行通話，同時可以保證在嘈雜環境中，各救援隊員之間的相互通話，從而做到無隙溝通，優化救援效率，保障救援隊

員和幸存者的生命安全。
