當前位置：產品中心 >> LAB實驗室設備及儀器儀表產品 >> 量具稱量、測量測繪儀器 >> 力學測量儀器 >> 稱重測力傳感器 >> 剪切梁式傳感器
產品目錄
| 廠商名稱 | 產品名稱 | 產品訂貨號 | 貨期（周） | 產品價格 |
|---|---|---|---|---|
| 中國 | 剪切梁式傳感器 | A631782 | 洽詢 | 洽詢 |
產品特點
技術指標
|
額定載荷 Rated capacities(Emax) |
5,10,20,25,30,50,60,75,100klb |
|
靈敏度 Sensitivity |
3.0±0.003mv/v |
|
綜合誤差 Total error |
±0.05﹪F.S |
|
蠕變(30分鐘)Creep(30min) |
±0.02﹪F.S |
|
零點平衡 Zero balance |
±1﹪F.S |
|
零點溫度影響 TCO |
±0.02﹪F.S/10℃ |
|
輸出溫度影響 TC SPAN |
±0.02﹪F.S/10℃ |
|
輸入阻抗 Input resistance |
750±10Ω |
|
輸出阻抗 Output resistance |
702±3Ω |
|
絕緣電阻 Insulation resistance |
≥5000MΩ |
|
溫度補償范圍 Temperature range,compensated |
-10～+40℃ |
|
工作溫度范圍 Temperature range,operating |
-30～+70℃ |
|
安全過載 Maximum safe overload |
150﹪F.S |
|
極限過載 Ultimate overload |
250﹪F.S |
|
推薦激勵電壓 Excitation,recommend |
10～12V DC |
|
最大激勵電壓 Excitation,maximum |
15V DC |
|
防封等級 Protection Class |
IP68 |
|
材質 Construction |
合金鋼Alloy Steel |
|
電纜 Cable |
Length=L:8m(5～10klb),Diameter:Φ5mm 12m(20～75klb),Diameter: Φ6mm
16m(100klb), Diameter: Φ6mm |
測量特性

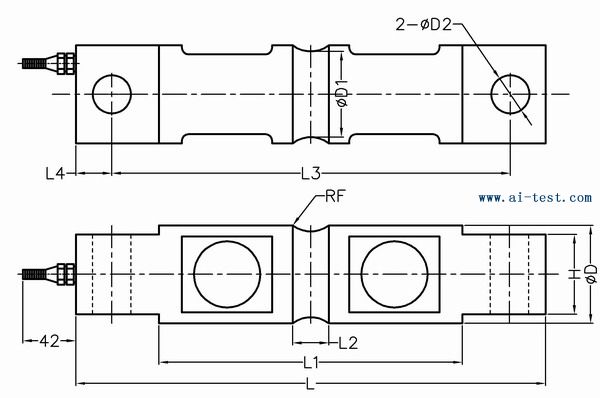

對應尺寸:
|
額定載荷（Klb） |
L |
L1 |
L2 |
L3 |
L4 |
D |
D1 |
D2 |
F |
H |
|
5--10 |
8.12 |
5.24 |
0.62 |
6.88 |
0.62 |
1.70 |
1.48 |
0.66 |
0.5 |
1.12 |
|
20--25 |
8.12 |
5.24 |
0.84 |
6.88 |
0.62 |
1.95 |
1.48 |
0.66 |
0.5 |
1.12 |
|
30--75 |
10.25 |
6.48 |
1.00 |
8.50 |
0.88 |
3.00 |
2.73 |
1.06 |
1.0 |
2.37 |
|
100 |
11.25 |
7.48 |
1.00 |
9.50 |
0.88 |
3.50 |
3.24 |
1.06 |
1.0 |
2.50 |
物理特性
可選附件
持有證書
備注
產品規格列表
| 產品訂貨號 | 產品介紹 | 符合標準 | 最小訂量 | 價格 | 貨期 | 備注 |
| A631782 | 剪切梁式傳感器：額定載荷 Rated capacities(Emax)：5,10,20,25,30,50,60,75,100klb；靈敏度 Sensitivity：3.0±0.003mv/v；綜合誤差 Total error：±0.05﹪F.S；蠕變(30分鐘)Creep(30min)：±0.02﹪F.S；零點平衡 Zero balance：±1﹪F.S；零點溫度影響 TCO：±0.02﹪F.S/10℃；輸出溫度影響 TC SPAN：±0.02﹪F.S/10℃；輸入阻抗 Input resistance：750±10Ω；輸出阻抗 Output resistance：702±3Ω；絕緣電阻 Insulation resistance：≥5000MΩ；溫度補償范圍 Temperature range,compensated：-10～+40℃；工作溫度范圍 Temperature range,operating：-30～+70℃；安全過載 Maximum safe overload：150﹪F.S；極限過載 Ultimate overload：250﹪F.S；推薦激勵電壓 Excitation,recommend：10～12V DC；最大激勵電壓 Excitation,maximum：15V DC；防封等級 Protection Class：IP68；材質 Construction：合金鋼Alloy Steel；電纜 Cable：Length=L:8m(5～10klb),Diameter:Φ5mm 12m(20～75klb),Diameter: Φ6mm16m(100klb), Diameter: Φ6mm，；品牌：中國 | 1 | 洽詢 | 洽詢 | 備注 |
