| 廠商名稱 | 產品名稱 | 產品訂貨號 | 貨期（周） | 產品價格 |
|---|---|---|---|---|
| 中國 | G型(標準型)影像儀 | A631668 | 洽詢 | 洽詢 |
產品特點
G型(標準型)影像儀系列
產品用途
該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。
產品特點
儀器具體多種數劇處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接
后，采用專門測量軟件M2D/QIM3008可對測繪圖形進行處理及輸出。用戶可根據各自的需要選配打印機和不同的測量與
瞄準系統.
產品用途
該儀器適用于以二坐標測量為目的的一切應用領域,在機械、電子、儀表、塑膠等行業被廣泛使用。
產品特點
儀器具體多種數劇處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接
后，采用專門測量軟件M2D/QIM3008可對測繪圖形進行處理及輸出。用戶可根據各自的需要選配打印機和不同的測量與
瞄準系統.
技術指標
|
儀器型號 |
|||||||
|
工作臺 |
金屬臺尺寸 |
354*228 | |||||
|
玻璃臺尺寸 |
210*160 | ||||||
|
運動行程序 |
150*100 | ||||||
|
儀器重量 |
100 | ||||||
|
外形尺寸(長*寬*高)mm |
540*560*850 | ||||||
|
Z軸升降行程 |
150mm | ||||||
|
工作距離 |
108mm | ||||||
|
X、Y、Z數顯解析度 |
0.5μm | ||||||
|
X、Y坐標示值誤差 |
(3+L/75) μm (L為被測長度，單位：mm) | ||||||
|
影 |
攝像機： |
攝像機：彩色1/3〞CCD攝像機 | |||||
|
視頻總倍率： |
33X--195X | ||||||
|
變倍物鏡倍率： |
0.7X--4.5X | ||||||
|
物方視場： |
8.1mm--1.3mm (物方視場為對角線的長度) | ||||||
|
表面光源與透射光源均用LED，亮度可調 | |||||||
|
電 源： |
180V（AC） 260V（AC） 50Hz | ||||||
|
功 率： |
50 W（不包含電腦） | ||||||
|
測量與瞄 |
VMS-F/Ⅰ(選)基本型 |
十字線產生器/DC3000/DC5000(二選一)/微型打印機(選購) | |||||
|
VMS-F/Ⅱ(選)快捷型 |
M2D/QIM3008軟件/USB-302/客戶自備電腦 | ||||||
|
VMS-F/Ⅳ(選)增強型 |
M2D/QIM3008軟件/標準球/M3D-MB軟件/USB-303/RENISHAE簡易測頭/電腦 | ||||||
|
儀器配件 | |||||||
|
儀器配件 |
1X鏡筒(標配) |
0.5X鏡筒(選配) |
工作距離 | ||||
|
變倍鏡頭 |
0.7X~4.5X |
0.7X~4.5X |
mm | ||||
|
附加鏡 |
視頻倍率 |
物方視場 |
視頻倍率 |
物方視場 |
| ||
|
0.5X(選) |
16.5X--97.5X |
16.2--2.6 |
8.3X--48.5X |
32.4--5.2 |
189 | ||
|
標配 |
33X--195X |
8.1--1.3 |
16.5X--97.5X |
16.2--2.6 |
108 | ||
|
2X(選) |
66X--390X |
4--0.7 |
33X--195X |
8.1--1.3 |
38 | ||
|
建議放置臺: 載重需要 ≥350kg 尺寸(長寬X高)1000*600*500(mm) | |||||||
測量特性
物理特性
可選附件
持有證書
備注
產品規格列表
| 產品訂貨號 | 產品介紹 | 符合標準 | 最小訂量 | 價格 | 貨期 | 備注 |
| A631668 | G型(標準型)影像儀：工作臺：金屬臺尺寸：354*228、玻璃臺尺寸：210*160、運動行程序：150*100；儀器重量：100；外形尺寸(長*寬*高)mm：540*560*850；Z軸升降行程：150mm；工作距離：108mm；X、Y、Z數顯解析度：0.5μm；X、Y坐標示值誤差：(3+L/75) μm (L為被測長度，單位：mm)；影像系統：攝像機：攝像機：彩色1/3〞CCD攝像機、視頻總倍率：33X--195X、變倍物鏡倍率：0.7X--4.5X、物方視場：8.1mm--1.3mm (物方視場為對角線的長度)、表面光源與透射光源均用LED，亮度可調；電 源：180V（AC） 260V（AC） 50Hz功 率：50 W（不包含電腦）；測量與瞄準系統：VMS-F/Ⅰ(選)基本型：十字線產生器/DC3000/DC5000(二選一)/微型打印機(選購)、VMS-F/Ⅱ(選)快捷型：M2D/QIM3008軟件/USB-302/客戶自備電腦、VMS-F/Ⅳ(選)增強型：M2D/QIM3008軟件/標準球/M3D-MB軟件/USB-303/RENISHAE簡易測頭/電腦；品牌：中國 | 1 | 洽詢 | 洽詢 | 備注 |
相關產品
 |  | 產品名稱 | 產品訂貨號 | 簡要說明 | 送貨時間 | 價格 | 搜索關鍵字 | |||||||
 |
RCL 測量儀 | A902001 |
交流測試模式測試頻率1 kHz 測試頻率準確度： 測試信號電平：2V … | 洽詢 | 1102.14 |
三坐標測量儀 全自動影像測量儀 |
||||||||
 |
影像測量儀 | A630696 |
工作臺 金屬臺面尺寸（㎜）：355×240 玻璃臺面尺寸（㎜）：210×… | 洽詢 | 洽詢 |
全自動影像測量儀 |
||||||||
 |
影像測量儀 | A630697 |
工作臺 金屬臺面尺寸: 355×240 玻璃臺面尺寸: 210… | 洽詢 | 50666 |
二次元影像測量儀 影像測量儀知識 |
||||||||
 |
影像測量儀價格 | A630698 |
工作臺 金屬臺面尺寸: 500×300 玻璃臺面尺寸: 350… | 洽詢 | 洽詢 |
全自動影像測量儀 |
||||||||
 |
影像測量儀報價 | A630699 |
工作臺 金屬臺面尺寸: 500×300 玻璃臺面尺寸: 350… | 洽詢 | 57333 |
二次元影像測量儀 影像測量儀知識 |
||||||||
 |

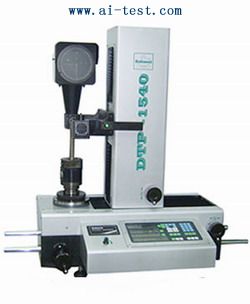

影像式刀具預調儀 | A1130964 |
