產品目錄
| 廠商名稱 | 產品名稱 | 產品訂貨號 | 貨期（周） | 產品價格 |
|---|---|---|---|---|
| 日本HIOKI | 電池測試儀 | AL905757 | 洽詢 | 29770 |
產品特點
用于檢查高電壓電池組/電池單元的生產線
大型（低電阻）電池單元檢查
多種接口可用于高速自動化產線中
※ 判斷合格的標準值需要用戶根據電池種類進行輸入。
測量線為非標配產品。需要的話，請購買選件。
具備EXT I/O的公頭連接器（系統側）供使用。
技術指標
|
AL905757/AL905758 |
AL905759/AL905760 | |
|
最大輸入電壓 |
額定輸入電壓：DC±300V；對地間最大額定電壓：DC 300V |
額定輸入電壓：DC±60V；對地間最大額定電壓：DC 70V |
|
電阻測量量程 |
3mΩ (最大顯示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (最大顯示3100.0Ω，分辨率100mΩ)，7檔切換 | |
|
電壓測量量程 |
DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3檔切換 |
DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2檔切換 |
|
測量精度：±0.01%rdg. ±3dgt.（EX.FAST時加上±3dgt.，FAST/MEDIUM時加上±2dgt.） | ||
|
顯示 |
電阻31000，電壓600000，LED | |
|
采樣時間 |
EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms | |
|
整體測量時間 |
響應時間+采樣時間（電阻/電壓都約10ms的響應時間為參考值，根據被測物的不同而不同） | |
|
比較功能 |
判斷：Hi/IN/Lo（電阻、電壓分別判斷），綜合判斷（PASS/FAIL，電阻判斷結果和電壓判斷結果的AND運算），畫面顯示，蜂鳴，外部I/O輸入（開路集電極，35V，最大DC 50mA） | |
|
模擬輸出 |
僅BT3563-01、BT3562-01機型 電阻測量值（顯示值DC 0V～3.1V） | |
|
接口 |
EXT I/O、RS-232C、打印機（通過RS-232C）、GP-IB（僅AL905758/AL905760） | |
|
體積和重量 |
215W×80H×295Dmm，2.4kg | |
|
附件 |
電源線×1 | |

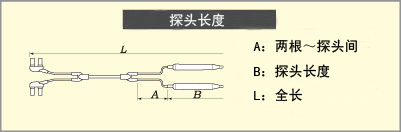

測量特性
|
| |||
|
|
AL905761 |
針型測試線 |
A：300mm；B：172mm；L：1400mm；用于測量高電壓電池，最大DC 600V，僅適用于BT3563和BT3562 |
|
|
A903216 |
夾型測試線 |
A：130mm；B：83mm；L：1100mm；DC 70V |
|
|
A903205 |
4端子測試線 |
A：280mm；B：118mm；L：1360mm；DC 60V |
|
|
A903209 |
大直徑夾型測試線 |
A：300mm；B：116mm；L：1360mm；DC 50V |
|
|
A903214 |
針型測試線 |
A：260mm；B：140mm；L：850mm；DC 70V；針對小電極測量的直徑1.8mm的單軸伸縮 |
|
|
A903215 |
針型測試線 |
A：260mm；B：138mm；L：850mm；DC 70V；針對基板上小孔和微小對象測量，0.2mm平行測量的針型 |
|
|
A903256 |
調零板 |
僅適用于L2100 |
|
|
A805682 |
RS-232C連接線 |
9針-9針/交叉，1.8m長 |
|
|
A805683 |
S-232C連接線 |
9針-25針/交叉，1.8m長 |
|
|
A903162 |
GP-IB連接線 |
2m長 |
物理特性
可選附件
持有證書
備注
產品規格列表
| 產品訂貨號 | 產品介紹 | 符合標準 | 最小訂量 | 價格 | 貨期 | 備注 |
| AL905757 | 電池測試儀：最大輸入電壓：額定輸入電壓：DC±300V；對地間最大額定電壓：DC 300V；電阻測量量程：3mΩ (最大顯示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (最大顯示3100.0Ω，分辨率100mΩ)，7檔切換；測量精度：±0.5% rdg. ±5 dgt. (30mΩ～3000Ω量程EX.FAST時加上±3 dgt.，FAST/MEDIUM時加上±2 dgt.)；±0.5% rdg. ±10 dgt. (3mΩ量程，EX.FAST時加上±30 dgt.，FAST時加上±10 dgt.,MEDIUM時加上±5 dgt.)；測量源頻率：1 kHz ±0.2 Hz，測試電流：100 mA (3mΩ量程) ～10 μA (3000Ω量程)，開路端口電壓： 25 V peak (3/30mΩ量程)， 7 V peak (300mΩ量程)，4V peak (3Ω ～3000Ω量程)；電壓測量量程：DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3檔切換；測量精度：±0.01%rdg. ±3dgt.（EX.FAST時加上±3dgt.，FAST/MEDIUM時加上±2dgt.）；顯示：電阻31000，電壓600000，LED；采樣時間：EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms；※顯示值為最快時，根據測量項目、電壓頻率的不同而不同；整體測量時間：響應時間+采樣時間（電阻/電壓都約10ms的響應時間為參考值，根據被測物的不同而不同）；比較功能：判斷：Hi/IN/Lo（電阻、電壓分別判斷），綜合判斷（PASS/FAIL，電阻判斷結果和電壓判斷結果的AND運算），畫面顯示，蜂鳴，外部I/O輸入（開路集電極，35V，最大DC 50mA）；模擬輸出：僅BT3563-01、BT3562-01機型 電阻測量值（顯示值DC 0V～3.1V）；接口：EXT I/O、RS-232C、打印機（通過RS-232C）；體積和重量：215W×80H×295Dmm，2.4kg；附件：電源線×1；品牌：日本HIOKI | 1 | 29770 | 洽詢 | 備注 | |
| AL905758 | 電池測試儀：接口： EXT I/O、RS-232C、打印機（通過RS-232C）、GP-IB；其他參數和AL905757一樣，；品牌：日本HIOKI | 1 | 32660 | 洽詢 | 備注 | |
| AL905759 | 電池測試儀：最大輸入電壓：額定輸入電壓：DC±60V；對地間最大額定電壓：DC 70V；電阻測量量程：3mΩ (最大顯示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (最大顯示3100.0Ω，分辨率100mΩ)，7檔切換；測量精度：±0.5% rdg. ±5 dgt. (30mΩ～3000Ω量程EX.FAST時加上±3 dgt.，FAST/MEDIUM時加上±2 dgt.)；±0.5% rdg. ±10 dgt. (3mΩ量程，EX.FAST時加上±30 dgt.，FAST時加上±10 dgt.,MEDIUM時加上±5 dgt.)；測量源頻率：1 kHz ±0.2 Hz，測試電流：100 mA (3mΩ量程) ～10 μA (3000Ω量程)，開路端口電壓： 25 V peak (3/30mΩ量程)， 7 V peak (300mΩ量程)，4V peak (3Ω ～3000Ω量程)；電壓測量量程：DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2檔切換；測量精度：±0.01%rdg. ±3dgt.（EX.FAST時加上±3dgt.，FAST/MEDIUM時加上±2dgt.）；顯示：電阻31000，電壓600000，LED；采樣時間：EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms；※顯示值為最快時，根據測量項目、電壓頻率的不同而不同；整體測量時間：響應時間+采樣時間（電阻/電壓都約10ms的響應時間為參考值，根據被測物的不同而不同）；比較功能：判斷：Hi/IN/Lo（電阻、電壓分別判斷），綜合判斷（PASS/FAIL，電阻判斷結果和電壓判斷結果的AND運算），畫面顯示，蜂鳴，外部I/O輸入（開路集電極，35V，最大DC 50mA）；模擬輸出：僅BT3563-01、BT3562-01機型 電阻測量值（顯示值DC 0V～3.1V）；接口：EXT I/O、RS-232C、打印機（通過RS-232C）；體積和重量：215W×80H×295Dmm，2.4kg；附件：電源線×1；品牌：日本HIOKI | 1 | 24620 | 洽詢 | 備注 | |
| AL905760 | 電池測試儀：接口： EXT I/O、RS-232C、打印機（通過RS-232C）、GP-IB；其他參數和AL905759一樣，；品牌：日本HIOKI | 1 | 27450 | 洽詢 | 備注 | |
| AL905761 | 針型測試線：A：300mm；B：172mm；L：1400mm；用于測量高電壓電池，最大DC 600V，僅適用于BT3563和BT3562；品牌：日本HIOKI | 1 | 3350 | 洽詢 | 備注 | |
| A903214 | 針型測試線：A：260mm；B：140mm；L：850mm；DC 70V；針對小電極測量的直徑1.8mm的單軸伸縮；品牌：日本HIOKI | 1 | 2810 | 洽詢 | 備注 | |
| A903215 | 針型測試線：A：260mm；B：138mm；L：850mm；DC 70V；針對基板上小孔和微小對象測量，0.2mm平行測量的針型；品牌：日本HIOKI | 1 | 3960 | 洽詢 | 備注 |
